本設備用於進行各種通用機型曲柄的杆部外圓表麵淬火，曲拐外圓淬火以及半軸底麵及杆部淬火，通過設計合適的感應加熱線圈及工藝參數，可實現曲軸外圓麵淬火，追麵淬火，多台階連續淬火，半軸外圓及底部斷麵淬火等多種淬火需求，淬硬層深度和硬度滿足曲軸淬火技術要求。

三、 設備選型及組成

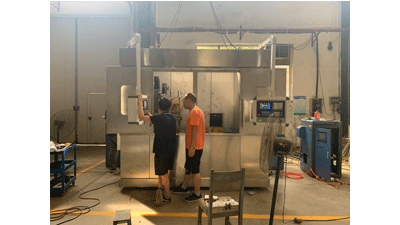

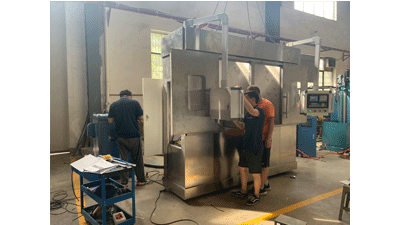

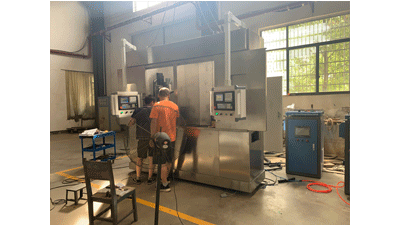

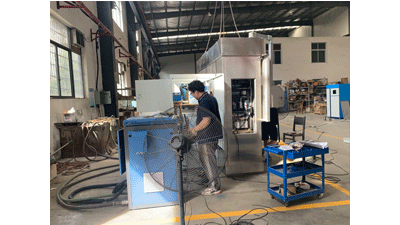

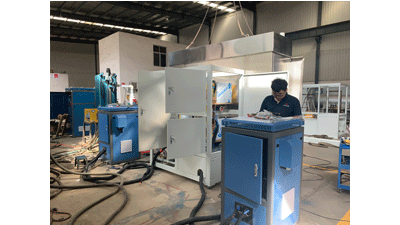

淬火加工中心設備主要由通用型曲軸雙工位淬火機床、感應加熱電源以及冷卻係統三大類組成。
 控製機械由加工中心床身、上料雙工位、工件主軸旋轉機構、上頂尖調整夾持機構、曲軸定位機構、淬變調整機構、工件掃描機構、淬火噴淋係統、數控控製係統、淬火液過濾係統等。
加熱電源包括IGBT感應加熱電源、淬火變壓器及加熱噴淋線圈等。
冷卻係統包括閉式雙路冷卻循環係統，淬火液箱，電源冷卻液箱，管道前置過濾器。
設計工作流程（以單個工位，上下曲柄為例）：
上料到工位工裝→上頂尖下移頂緊工件→啟動數控程序→工件旋轉並移動到上加工起始位置→啟動加熱→工件掃描並噴水淬火→工件移動到上加工結束位置→關閉加熱，關閉噴淋→工件旋轉並移動到下加工起始位置→啟動加熱→工件掃描並噴水淬火→工件移動到下加工結束位置→關閉加熱，關閉噴淋→停止旋轉，工件移動到下料位置→取出工件，單次加工完成。
